強電係統主要分為三部分：高壓配電係統、低壓配電係統、防雷與接地係統。

（1）高壓係統的概念

高壓 就是電壓等級為1000V及以上的電壓即為高壓。

高壓主要分為三類：

發電電壓：6KV、10kv、15kv等

輸送電壓：35kv、110kv、220kv、380kv、500kv等

區域電壓：6kv、10kv等

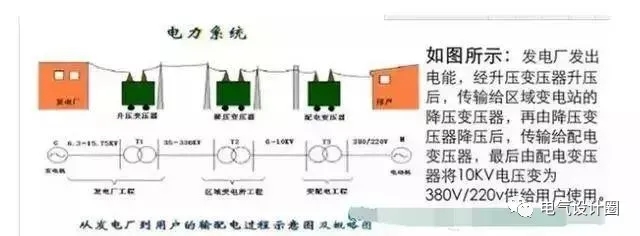

電力係統的概念是：由發電、輸電、變電、配電、用電的設備及相應的輔助係統組成的電能生產、輸送、分配、使用的統一整體。

（2）高壓係統的負荷分類

高壓用電負荷分為：一級負荷、二級負荷、三級負荷。

一級負荷：是指突然中斷供電將造成重大政治影響、人身傷亡和重大經濟損失的用電單位。

包括：中央與國家的辦公機構、國家級的大會堂、國際候機廳、省級以上的大型體育場館、大型商場、重要交通、通信樞紐等屬於一級供電負荷。

一級負荷的供電方式主要有兩種：

1）分別由兩個不同的發電廠引來的兩路高壓線路供電。

2）由兩個不同的區域變電站引來的兩路高壓線路供電。這兩個區域變電站的上一級可以出自同一發電廠。

二級負荷：是指突然斷電會造成人員傷亡和重大經濟損失、造成公共場所秩序混亂和嚴重影響生產的用電單位。

包括：市縣級醫院、三星級的賓館酒店、高檔寫字樓、高檔住宅區、大型工礦企業等均屬於二級供電負荷。

二級負荷的供電方式主要有兩種：

1）兩路高壓線路來自於同一區域變電站的不同高壓開關或不同母線段。

2）一路專用高壓供電，配備發電機組、UPS或EPS電源。

三級負荷：即不屬於一級和二級的供電用戶均屬於三級負荷。

供電方式：單路高壓進線，無需配備發電機、UPS或EPS電源。

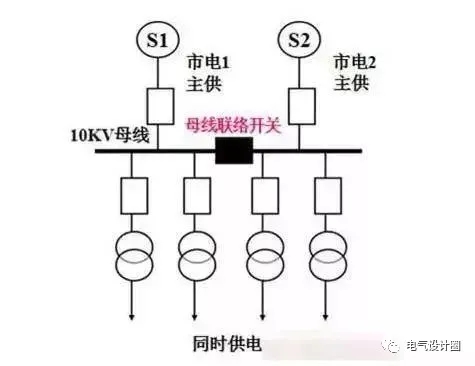

一、二級負荷常用的高壓配電方案主要有以下兩種：

高壓配電的主要設備有：

1）進線隔離櫃：即內置高壓隔離開關，保證高壓電器及裝置在檢修工作時的安全。

2）高壓進線櫃：即內置高壓斷路器，主要是分斷、閉合電路，有繼電保護功能。

3）壓變櫃：即內置電壓互感器，是將10kV電壓變換成100V,提供儀表和二次控製回路的操作電源。

4）計量櫃：即內置電壓互感器、電流互感器，電能計量表等，計量電能消耗量。

5）饋電櫃：即出線櫃，配電至變壓器。

6）聯絡櫃：即操縱兩路高壓母線的聯通或斷開。

7）直流屏：即把交流電源轉化為直流電源為高壓設備和二次回路提供操作、測量、保護用的直流電源。

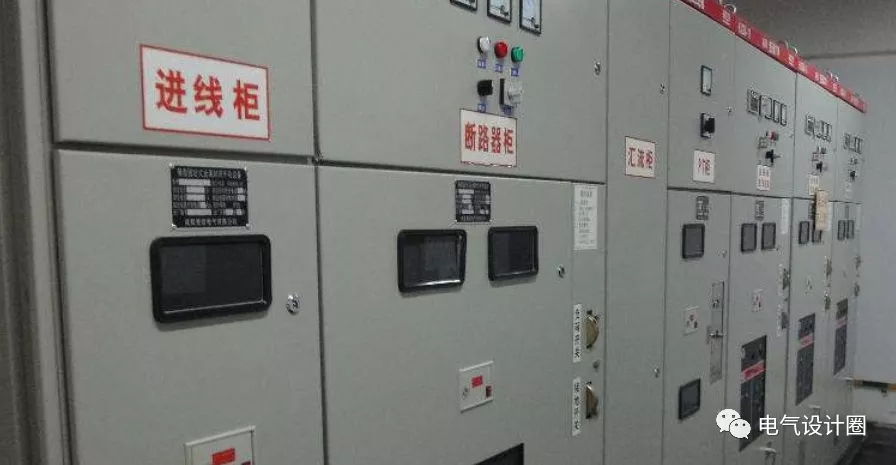

（3）高壓櫃的種類

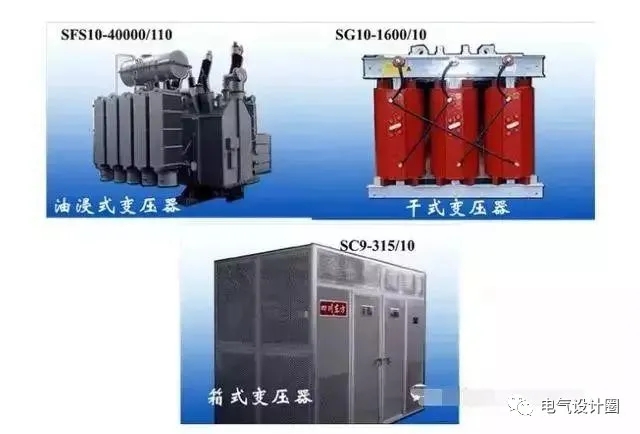

高壓配電係統的主要元器件：

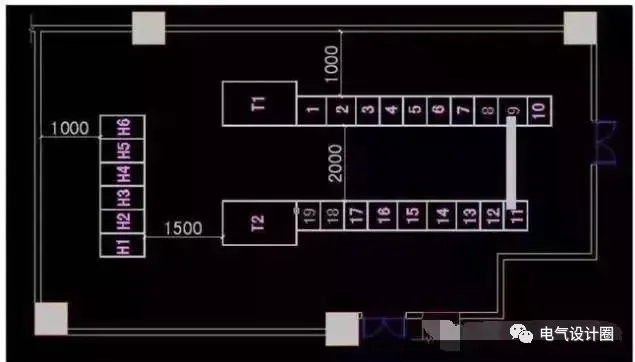

10KV變電所平麵布置圖

（4）低壓配電係統的分類

常用低壓分為：

單相電：俗稱照明電，220V

三相電：俗稱動力電，380V

低壓負荷分類：

在一類建築中，屬於一級負荷的設備有：消防控製室、消防水泵、消防電梯、防排煙設施、火災自動報警裝置、火災事故照明、疏散指示標誌和電動的防火門、防火卷簾等消防用電設備、保安設備以及重要業務用的計算機、通信設備等；

屬於二級負荷的設備有：客梯、生活供水泵房、汙水泵等。屬於三級負荷的設備有：空調、新風機、普通照明等。（5）低壓配電係統圖

低壓配電的常用形式：放射式 、樹幹式 、鏈式。

（6）低壓配電設備的組成

變電所內：低壓進線櫃、饋線櫃、聯絡櫃、電容補償櫃等；

低壓配電間或控製房：配電箱、計量表箱、控製箱、雙電源切換箱等。

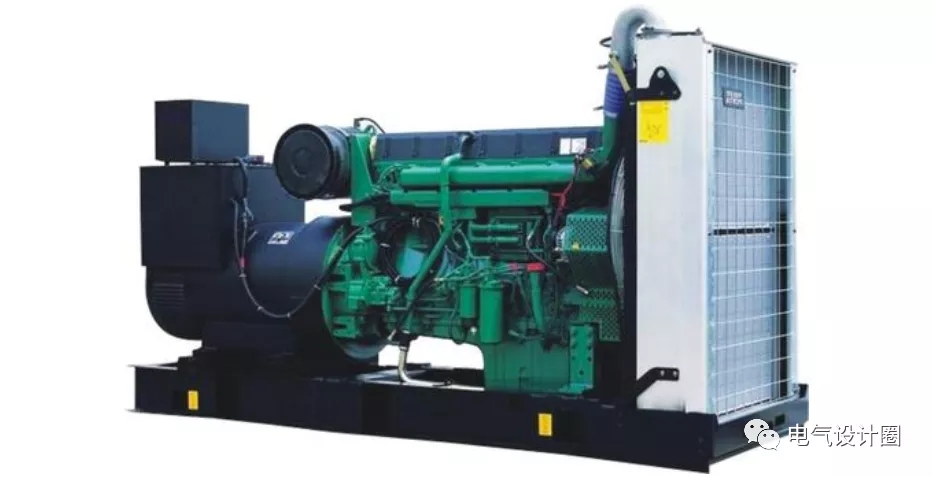

應急發電機組：在大中型建築物內設置的應急發電機大部分為柴油發電機組。

柴油發電機組主要組成：柴油發動機、交流發電機、油箱、控製屏。

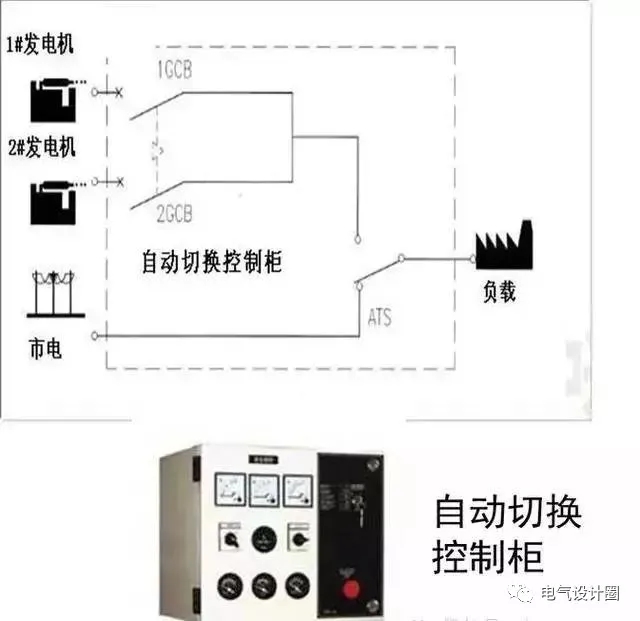

發電機組的配電方案：

如圖所示當市電中斷，自動控製櫃延時3秒鍾起動機組，機組起動成功後，ATS自動投向機組側，給負載供電。

當市電恢複，自動控製櫃關閉機組，ATS自投向市電側，恢複市電供電。自動控製櫃具有自動保護的功能，當發生以下情況會自動報警或關閉機組：機組三次起動失敗，低油壓，高水溫，過電壓，欠電壓，過載，短路，超速。

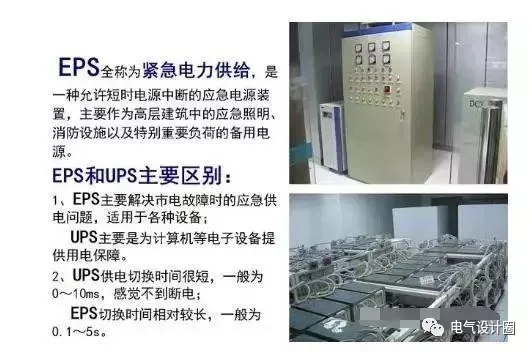

UPS和EPS係統：

UPS全稱為“不間斷電源係統”，主要由主機、蓄電池及電池櫃等組成。UPS工作原理如圖所示：當市電正常時，UPS將市電穩壓後供給負載，此時的UPS就是一台交流穩壓器，同時向電池組充電，切換開關處於市電側、；當市電中斷時，繼電器動作，切換開關自動投入到逆變側，電池組的電能通過逆變器向負載供應交流電。UPS主要為計算機等電子設備提供不間斷的電力供應。

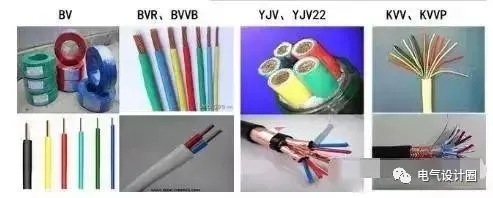

（7）建築常用電線電纜的種類

聚氯乙烯絕緣電線：BV、BLV、BVR、BVVB、BLVVB等俗稱布電線，電壓等級450/750V。

聚氯乙烯絕緣電纜：VV、VLV、VV22、VLV22。電壓有0.6KV~110KV等多種。

交聯聚乙烯絕緣電纜：YJV、YJLV、YJV22、YJLV22等.

控製電纜：KVV、KVV22、KVVP、KYJV等，主要用於電器間的電路連接與控製。

阻燃電纜、耐火電纜：ZR、NH

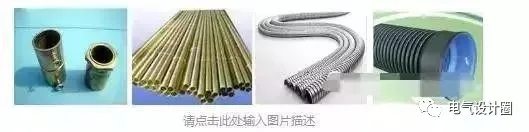

建築常用的穿線方式有：

焊接鋼管或鍍鋅鋼管用——SC、薄壁電線管—JDG（套接緊定式鍍鋅鋼管）、 KBG (扣壓式鍍鋅鋼管)、塑料管—PC （硬管）、 FPC（半硬管） 、 KPC （波紋管）、電纜橋架—CT 金屬軟管—CP 鋼線槽—SR。

敷設部位的表示方式：

沿牆麵敷設―WE、暗敷設在頂板內―CC、沿柱或跨柱敷設―CLE、牆內暗敷設―WC 暗敷設在梁內―BC 暗敷設在柱內―CLC、沿頂板麵敷設―CE暗敷設在地麵內―FC

電纜敷設的表示方式：

例如：ZR-BV-3X2.5—PC20—WC、NH-YJV-3X120+1X70—SC100—WE、KYJV-7X1.5—KBG32—FC。

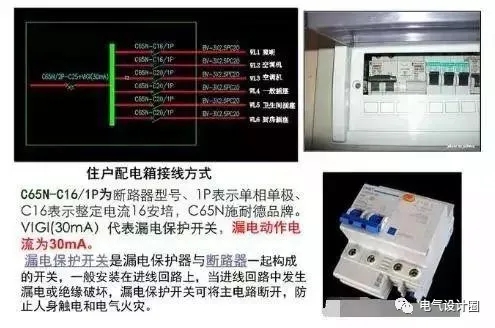

住宅配電係統簡介：

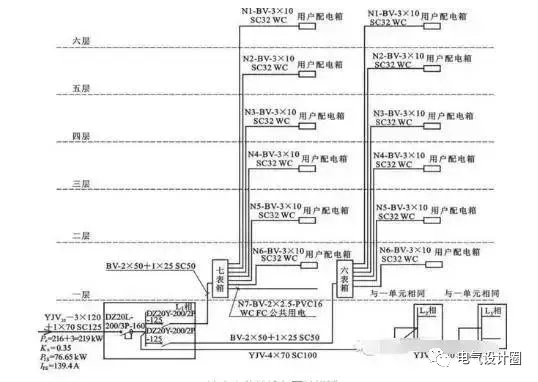

《多層住宅配電係統圖》

低壓配電係統：

（8）建築防雷與接地係統

建築物的防雷分三個等級：

一類防雷建築物：製造、使用或貯存火炸藥及其製品的危險建築物，因電火花而引起爆炸、爆轟，會造成巨大破壞和人身傷亡者。民用建築一般不采用。

二類防雷建築物：高度超過100米的建築；國家級的建築物；年預計雷擊次數大於0.3的住宅、辦公樓等一般民用建築物。

三類防雷建築物：省級建築物；年預計雷擊次數大於或等於0.06且小於或等於0.3的住宅、辦公樓等一般民用建築物。

雷電主要有三類：

直擊雷：雷雲直接對建築物放電的現象稱為直擊雷。

雷電感應：雷電感應是雷電的第二次作用,即雷電流產生 的電磁效應和靜電效應。

雷電波侵入：當架空線路或架空金屬管道遭受雷擊,以及由於雷雲在附近放電,在導線上感應出很高的電動勢,沿線路或管路將高電位引進建築物內部,稱為雷電波侵入。

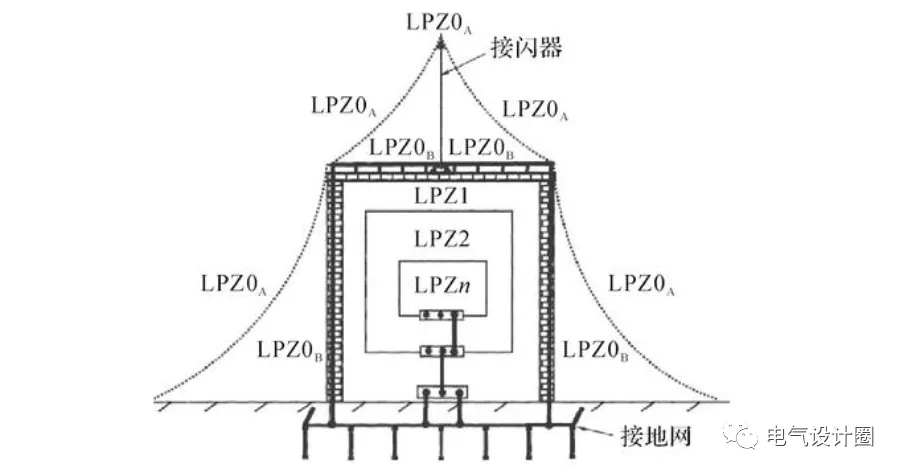

防雷裝置的組成：

接閃器：吸引和接受雷電流的金屬導體,常見接閃器的形式有避雷針、避雷帶、避雷網或金屬屋麵等。

引下線：將接閃器收到的雷電流引至接地裝置。引下線一般采用圓鋼或扁鋼製成，或利用建築機構中的主鋼筋。

接地裝置：接收引下線傳來的雷電流,並以最快的速度泄入大地。接地方式分為聯合接地（R≤4Ω）和獨立接地（R≤10Ω）。

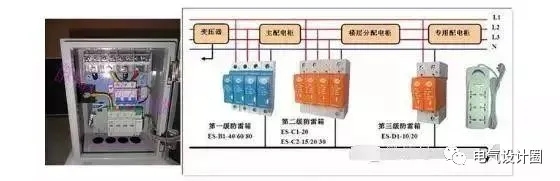

浪湧保護器（避雷器）：作用是把竄入電力線、信號傳輸線的雷電流泄入大地，保護設備不受衝擊。

（9）建築接地係統

建築低壓配電係統的接地形式有：TN、TT、IT三種接地形式。

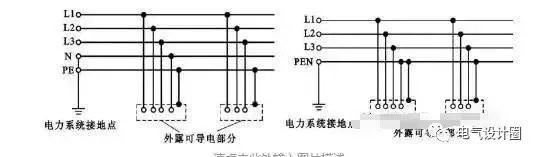

民用建築常用的接地係統為TN係統，分為TN-S 、TN-C、TN-C-S三種形式。

TN-S係統：是指在整個係統中，中性線（N線）和保護線（PE線）是分開的，隻是在變壓器處匯合。

TN-C係統：是指在整個係統中，中性線與保護線是合一的，稱為PEN線，即保護接零係統，俗稱三相四線製。

（來源：電氣設計圈，版權歸原作者）
