適用範圍

　　XL-21係列低壓動力配電櫃用於交流50HZ，額定電壓660V以下，1000KVA變壓器以下的三相四線電力係統中作為賓館、醫院、港口、及廠礦企業配電，動力照明之用，電壓380V，容量為0.52-75KW電機的電控裝置及照明之用。對於其他符號本動力配電箱的場合也可以使用。

　　產品具有線路方案靈活、組合方便、應用性強、結構新穎等特點，外殼防護等級可達IP30。

　　產品符號：IEC60439.1-1999《低壓成套開關設備和控製設備》  GB7251.1-2005《低壓成套開關設備和控製設備》

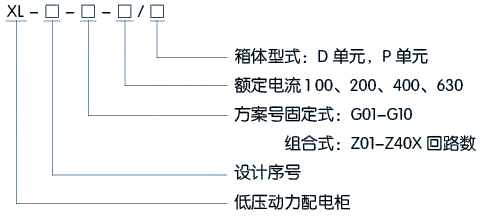

型號和含義

使用環境條件

　　1.海拔高度不超過2000米。

　　2.環境溫度、周圍空氣溫度不高於+40℃，而在24小時周期內平均溫度不高於+35℃，周圍空氣溫度不低於-100℃

　　3.空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。相對溫度在最高溫度為+400℃時不超過50%，在最低溫度允許有較高的相對溫度，如+20℃以下時為90%，應考慮到由溫度變化而可能偶然產生一般凝露。

　　4.用戶有特殊要求時可與製造廠協商解決。

結構特點

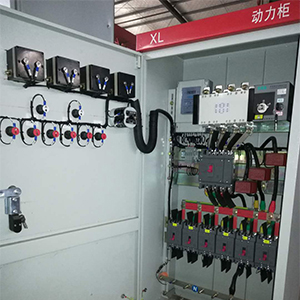

　　1.本裝置采用落地式安裝，可直接安裝在變壓器下方。櫃體采用優質鋼板焊接或組裝而成，刀開關操作手柄裝於櫃前右柱上，可以作為切換電源之用。動力配電箱前麵裝有一隻電壓表。指示匯流母線電壓。動力配電箱前麵有門，門打開後，動力配電箱內全部設備敞露，便於檢修維護。本動力配電箱均采用國內自行設計的新型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點，動力配電箱裝有斷路器作為短路保護外，門前可裝操作按鈕。

　　2.操作方式：手動

　　3.安裝方式：垂直安裝

　　4.接線方式：固定接線

技術參數

安裝與使用

　　1.動力配電箱檢查合格後方可裝箱運輸。當產品送抵目的地後，首先檢查箱是否完整。若動力配電箱不是立即安裝使用，將產品存放在幹燥清潔之處。

　　2.動力配電箱可按安裝圖進行安裝，基礎槽鋼及螺釘由用戶自備，如係電纜出線，則用戶埋好基礎槽及底腳螺栓外電纜溝。

　　3.動力配電箱經安裝或檢修後，在投入運行前必須進行一係列項目的檢查和試驗。

　　（1）檢查內部電器設備和線路是否符合原理圖。

　　（2）檢查並操作開關數次，是否靈活、正常。

　　檢查並試驗所有的表計及繼電器動作是否準確。
