適用範圍

　　GGD型交流低壓配電櫃適用於發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流致3150A的配電係統，作為動力、照明及配電設備的電能轉換、分配與控製之用。

　　GGD型交流低壓配電櫃是根據能源部主管上級及廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電櫃。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、係列性、實用性強、結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新換代產品使用。

　　GGD型交流低壓配電櫃符合IEC《低壓成套開關設備和控製設備》，GB7251《低壓成套開關設備》等標準。

使用環境條件

　　1.周圍空氣溫度不高於+40℃，不低於-50℃，24h內的平均溫度不高於+35℃；

　　2.戶內安裝使用，使用地點的海拔高度不得超過2000m；

　　3.周圍空氣相對濕度在最高溫度為+40℃時不超過50%，應在較低溫度時允許有較大的相對溫度（例如+20℃時為90%）考慮到由於溫度的變化可能會偶然產生凝露的影響；

　　4.設備安裝時與垂直麵的傾斜度不超過50°

　　5.設備應安裝在無劇烈震動和衝擊的地方，以及不足以使電器元件受到腐蝕的場所；

型號及含義

電氣性能

　　1.基本電氣參數

　　2.主母線

　　考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時可采用單鋁排母線，額定電流大於1500A時采用雙銅排母線，生產廠按此規定製造樣機並通過型式試驗，當然，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。

　　母線的搭接麵均采用搪錫工藝處理。

　　3.電器元件選擇

　　（1）GGD櫃主要采用國內已能批量生產的較先進的電器元件，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ10、DZ20等，不選用已淘汰的產品。

　　（2）HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足GGD櫃獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

　　（3）如設計部門根據用戶的需要，選用性能優良、技術更先進的新型電器元件時，因GGD櫃具有良好的安裝靈活性，一般不會因更新電器元件造成的製造和安裝方麵的困難。

　　（4）為進一步提高主電路的動穩定能力，NLS設計了GGD櫃專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由強度高、高阻燃型合金材料熱塑成型，絕緣強度高、自燃性能好、結構獨特，隻需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐是套筒式模壓結成本低、強度高，解決了老產品爬電距離不夠的缺陷。

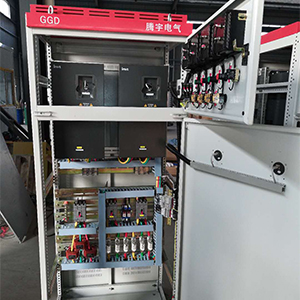

結構特點

　　1.GGD型交流低壓配電櫃的櫃體采用通用櫃的形式，框架用8MF冷彎型鋼經局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證櫃體的精度和質量。通用櫃的零部件按模塊原理設計，並有20模的安裝孔。通用係數高，可以使工廠實現預生產，即縮短了生產製造周期，也提高了工作效率。

　　2.GGD櫃設計時充分考慮到櫃體運行中的散熱問題。在櫃體上下兩端均有不同數量的散熱孔槽，當櫃內電器元件發熱時，熱氣上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進櫃，使密封的櫃體自下而上形成一個自然通風道，達到散熱的目的。

　　3.GGD櫃按照現代工業產品造型設計的要求，采用黃金分割比的方法設計櫃體外形和各部分的分割尺寸，使整櫃美觀大方，麵目一新。

　　4.櫃門用轉軸式活動鉸鏈與框架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定壓縮行程，能防止門與櫃體直接碰撞，也提高了門的防護等級。

　　5.裝有電器元件的儀表門用多股軟銅線與框架相連，櫃內安裝件與框架間用滾花螺釘連接，整櫃構成完整的接地保護係統。

　　6.櫃體的頂蓋在需要時可拆除，便於現場主母線的裝配和調整，櫃頂的四角裝有吊環，用於起吊和裝運。

　　7.櫃體的防護等級為IP30，用戶也可根據使用環境的要求在IP20-IP40之間選擇。

安裝與使用

　　1.產品安裝

　　產品安裝應按安裝示意圖進行（見附圖2），基礎槽鋼和螺栓由用戶自備，主母線整排鍍錫安裝時應將搭接麵修理平整，處理幹淨，塗上中性凡士林或采取其他措施，然後用螺栓緊固。

　　2.產品在安裝完畢後投入運行前需進行如下項目的檢查和試驗

　　（1）檢查櫃體麵漆有無脫落，櫃內是否幹燥，清潔。

　　（2）電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。

　　（3）主要電器的主輔觸頭的通斷是否可靠、準確。

　　（4）儀表指示與互感器的變比及極性是否正確。

　　（5）母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠。

　　（6）輔助接點是否符合要求，熔斷器的融芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否可靠準確。

　　（7）電路的接點是否符合電路原理圖的要求。

　　（8）保護電路係統是否符合要求。

　　（9）用500V兆歐表測量絕緣電阻值不得低於1兆歐。

　　3.注意事項

　　（1）本產品為不靠牆安裝，單麵（正麵操作），雙麵開門維修低壓配電櫃。產品的維修通道及櫃門，必須經考核合格的專業人員方可進入或開啟進行操作，檢查和維修。

　　（2）空氣斷路器經過多次合、分後，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其說明書進行維護和檢修。
