使用範圍

　　該產品適用於交流頻率50HZ、額定工作電壓500V及以下電路中。在特殊要求下，防護等級可達到IP5均有敲落孔，多管進線可預留活裝開孔板，最大額定電流400A，特別適用於工礦賓館用戶計量製箱，產品外殼防護等級均為IP53。

　　產品符合：IEC60439.7-1993《低壓成套開關設備控製設備》 GB7251.1-2005《低壓成套開關設備和控製設備》

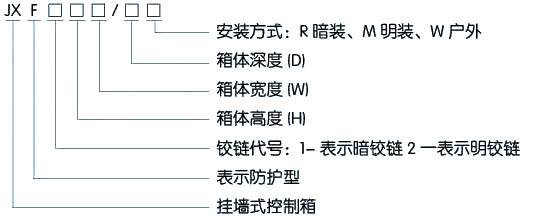

型號和含義

使用環境條件

　　1、溫度：周圍空氣溫度不超過+40℃，周圍空氣溫度的下限為-50℃；

　　2、濕度：最高溫度為+40℃時，空氣的相對濕度不超過50%；在較低的溫度下可以允許有較高的相對濕度，例如+10℃時達90%；

　　3、海拔：安裝地點的海拔不超過2000m；

　　4、安裝類別：Ⅱ類；

　　5、汙染等級：3級。

結構特征

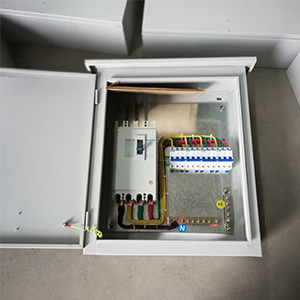

　　該結構由薄鋼板焊接而成，測量儀表，按鈕指示燈及控製開關等可裝於門上。其它電器設備如接觸器、繼電器、接線端子板等均要安裝在箱內條架上。箱殼上下壁衝有敲落孔，便於安裝各種規格的電式各種規格的電纜式管路。

主要技術參數

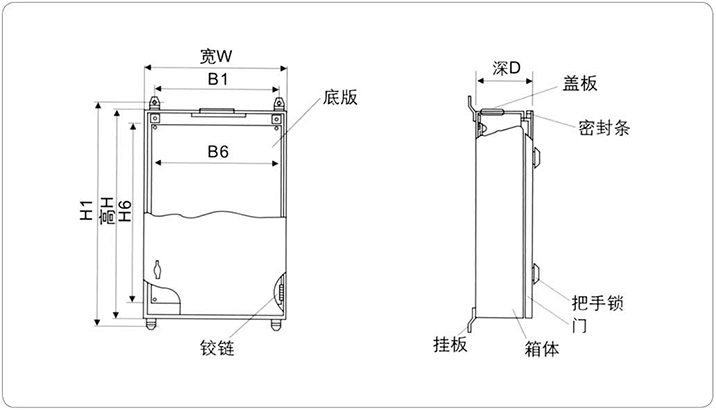

外形及安裝尺寸
